Treppen Bauart-geprüft, Fertigung in Anlehnung an europäische Norm DIN EN ISO 14122

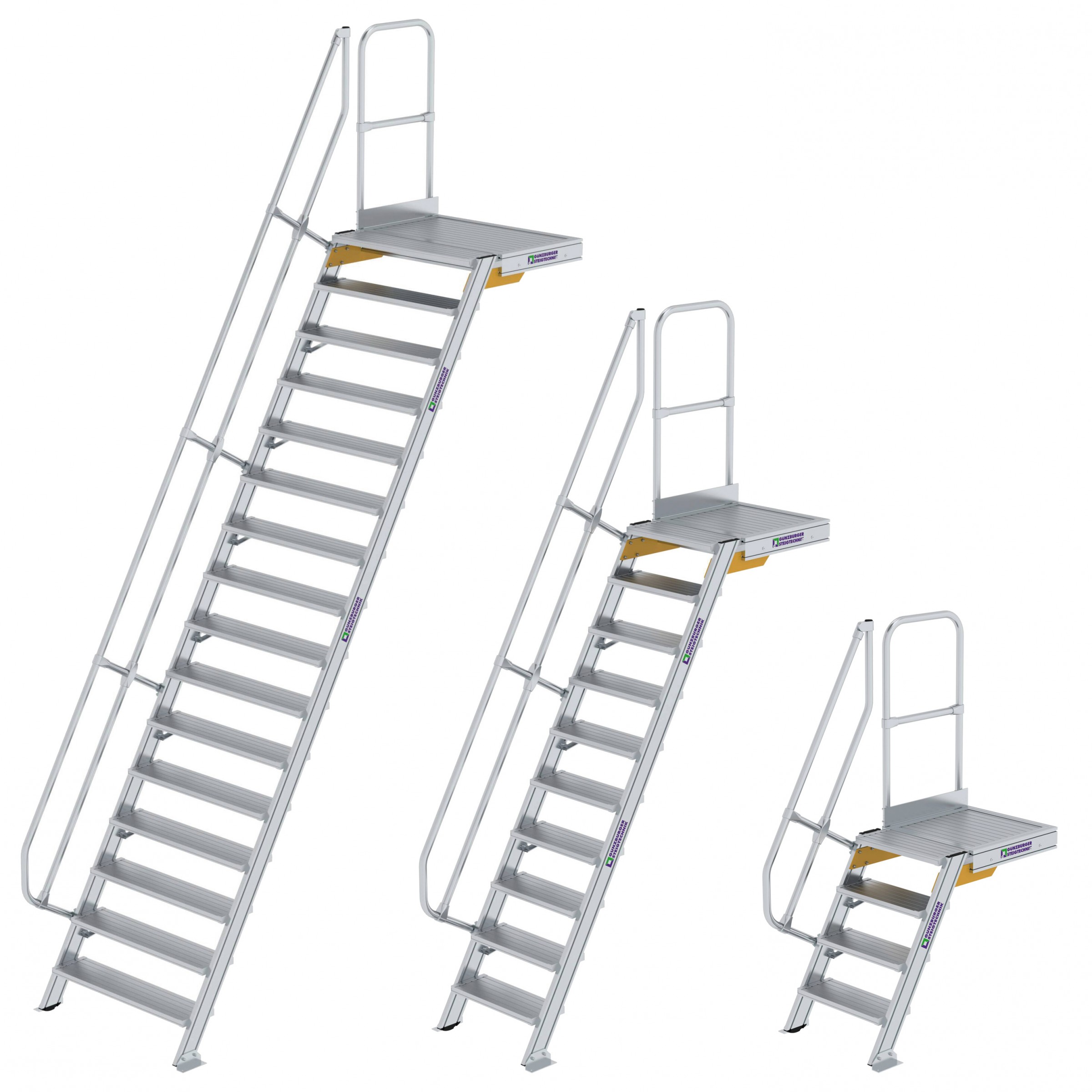

- Ortsfeste Treppe mit Plattform aus Aluminium und Neigung 60°
- Stufenbreite: 600 - 800 - 1000 mm
- Gesamtplattformlänge: 685 mm (letzte Stufe 225mm + Plattformlänge 460mm)
- Letzte Stufe auf gleicher Höhe wie Plattform montiert
- Größere Plattformen sind durch Hinzufügen von Plattformverlängerung und ggf. Geländeverlängerung möglich
- Stufen- und Plattformausführung standardmäßig in Aluminium geriffelt (R9)
- Optional auch mit anderen Belägen gegen Mehrpreis erhältlich (Aluminium-Lochblech,Aluminium-Gitterrost eloxiert, Stahl-Gitterrost, Stahl-Lochblech und Korundbeschichtung R13- sehe Stufenbelag in Zubehör)
- Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Verbindungselementen serienmäßig (Höhe = 1.100 mm)
- Stirnseitiges Geländer sowie zweiter Handlauf optional (bei Wandabstand >120 mm nach DIN EN ISO 14122-3 erforderlich)
- Untere Holmenden mit robusten Fußwinkeln zur Bodenbefestigung
- Sonderabmessungen fertigen wir gerne auf Anfrage
- Zwischenmaße liefern wir ohne Aufpreis
- Einfache Montage durch Lieferung in vormontierten Baugruppen inklusive Montageanleitung
- Zulässige Belastung: 1,5 kN/m², Stufenbelastung 150 kg, Gesamtbelastung 300 kg
- Bei Treppen mit Stufenbreite 800 oder 1.000 mm ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung erforderlich (gegen Mehrpreis oder bauseits)
- Sofern bauseits keine Auflageflächen oder Befestigungen vorhanden sind, ist unbedingt eine Befestigung über 2 Konsolen erforderlich (sehe Zubehör)
Hinweis
- Zweiter Handlauf gegen Mehrpreis
- Stirnseitiges Geländer gegen Mehrpreis
- Andere Belägen gegen Mehrpreis (Aluminium-Lochblech,Aluminium-Gitterrost eloxiert, Stahl-Gitterrost, Stahl-Lochblech und Korundbeschichtung R13)
Stufenanzahl | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Senkrechte Höhe m | 0,97 | 1,21 | 1,45 | 1,69 | 1,94 | 2,18 | 2,42 | 2,66 | 2,90 | 3,15 | 3,40 | 3,64 | 3,88 |
Ausladung m | 1,27 | 1,40 | 1,56 | 1,69 | 1,82 | 1,95 | 2,09 | 2,22 | 2,35 | 2,49 | 2,62 | 2,75 | 2,94 |
Artikelnummern | |||||||||||||
Stufenbreite 600 | 600364 | 600365 | 600366 | 600367 | 600368 | 600369 | 600370 | 600371 | 600372 | 600373 | 600374 | 600375 | 600376 |
Stufenbreite 800 | 600384 | 600385 | 600386 | 600387 | 600388 | 600389 | 600390 | 600391 | 600392 | 600393 | 600394 | 600395 | 600396 |
Stufenbreite 1000 | 600404 | 600405 | 600406 | 600407 | 600408 | 600409 | 600410 | 600411 | 600412 | 600413 | 600414 | 600415 | 600416 |
Zweiter Handlauf gegen Mehrpreis | 600584 | 600585 | 600586 | 600587 | 600588 | 600589 | 600590 | 600591 | 600592 | 600593 | 600594 | 600595 | 600596 |
Neigung | 60° |
---|---|
Plattformlänge | 0,6 m |
Hersteller | Munk |
Trittform | Stufen |
Material | Aluminium |
Kategorie | Treppen |
Hersteller Firma: | MUNK GmbH |
---|---|
Hersteller Adresse: |
MUNK GmbH
Rudolf-Diesel-Straße 23
89312 Günzburg
Deutschland
|
Telefonummer: | +49 8221 36 16 01 |
E-Mail Adresse: | info@munk-group.com |
Webseite: | www.steigtechnik.de/ |
