Leiternteil
- Edelstahl *V4A* poliert, Holm ø40 mm, Stützen ø25mm
- gleitsichere, profilierte Stufen
- Auftritt-Tiefe 75 mm
- senkrechter Stufenabstand 250/280 mm
- Stufenanzahl: 2-5
- Breite Mitte Mitte Holm 485 mm
Befestigung Leiternteil (Standard)
- Flanschmontage (Flansch ø75 mm/Lochkreis ø55 mm) oben an der senkrechten Beckenwand, im Becken unten Pufferauflage
- Leiternteil (bei besonderer Bestellung):
- Anstelle der Pufferauflage Flanschmontage (Flansch ø97 mm/Lochkreis ø73 mm) an den unteren Holmenden
Griffbogen
- Edelstahl *V4A*, poliert, Holm ø40 mm, Höhe 800 mm
- Typ 150R (Flanschabstand 150 mm)
- Ausladung hinter Beckenkante ca. 450 mm
- Ausführung entsprechend diesem Maßblatt
Befestigung Griffbogen
- Flanschmontage (Flansch ø97 mm/Lochkreis ø73 mm) auf dem fertigen Beckenrand, inkl. Rosetten
Montageteile
- Sind im Lieferumfang enthalten
Hinweis

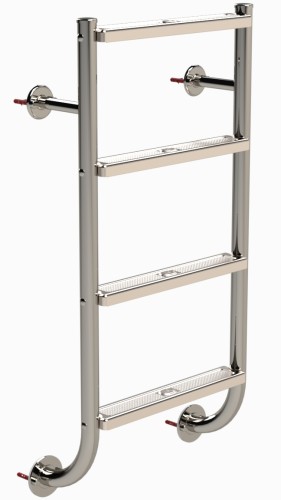

Das gerenderte Beispielbild soll nur zur Veranschaulichung dienen. Es weicht vom Original ab!
- EICHENWALD Technisches Datenblatt Modell 04 Tina geteilt
- EICHENWALD Montageanleitung Modell 04 Tina geteilt - Griffbogen
| Stufentiefe | 75 mm |
|---|---|
| Montageart | Flansch |
| Holmdurchmesser | 40 mm |
| Leiterlänge | 1,40 m |
| Sprossen/Stufen | 4 |
| Hersteller | Eichenwald |
| Material | Edelstahl |
| Kategorie | Zubehör |
| Edelstahl | V4A |
| Tragkraft | 120 kg |
| Trittform | Stufen |
