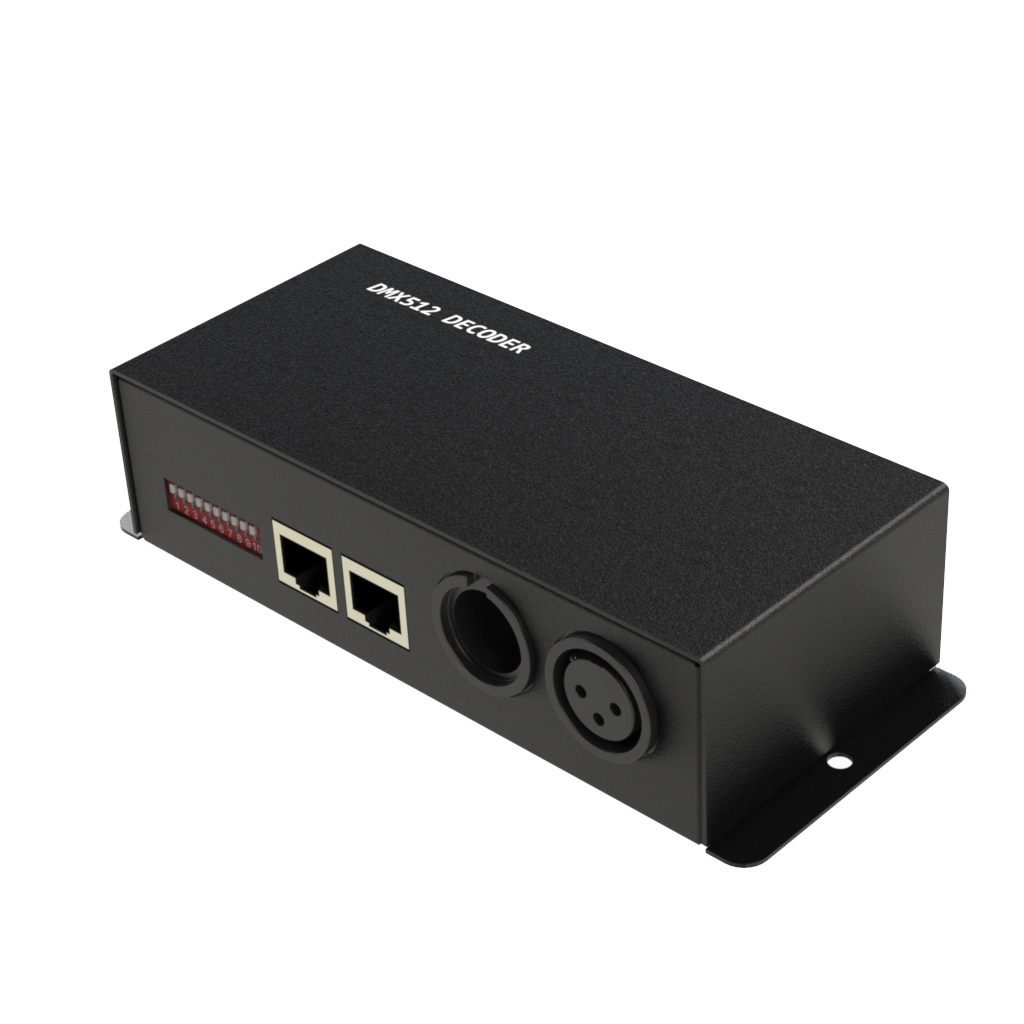

Eichenwald RGB LED DMX 512 Decoder

1. Spezifikationen

• Arbeitstemperatur: -20°C bis +60°C
• Versorgungsspannung: DC 12-24V
• Produktgröße: 166x67x41 mm
• Verpackungsgröße: 185x85x59 mm
• Nettogewicht: 340g
• Bruttogewicht: 380g
• Ausgang: Drei CMOS Open-Drain-Ausgänge
• Anschlussmodus: Gemeinsame Anode
• Maximaler Ausgangsstrom: 8A pro Farbe

2. Funktion

• 1. Jeder gängige DMX-Controller belegt 3 DMX-Adressen. Die Adresseinstellung erfolgt über Codierschalter, die einen binären Zahlencode von 1 bis 9 für die DMX-Startadresse verwenden. Dabei ist 1 der niedrigste und 9 der höchste Wert. Insgesamt können 511 Adresscodes eingestellt werden. Der DMX-Startadresscode entspricht dem Gesamtwert der Codierschalter von 1 bis 9. Wird der Codierschalter nach oben gestellt (ON bedeutet 1), wird der Bit-Wert übernommen; andernfalls ist der Bit-Wert 0.
• Beispiel: Um den Adresscode 37 einzustellen, müssen Sie nur den ersten, dritten und sechsten Codierschalter nach unten stellen. Der Gesamtwert der Codierschalter von 1 bis 9 ist dann 32+4+1, sodass der DMX512-Startadresscode 37 ist.
• 2. Das DMX-Signal kann empfangen werden, wenn der Codierschalter FUN (10) auf OFF steht (ON ist auf 0 gesetzt)
• 3. Wenn der Codierschalter FUN (10) auf ON steht, sind seine Funktionen wie folgt:

•  4. Wenn der Codierschalter 8 oder 9 (von 1 bis 7) die Wahl für die Geschwindigkeit ist, gibt es insgesamt 8 Stufen. Die Beschreibung ist wie folgt:

• 5. Es sind mehrere Schalter gleichzeitig aktiviert, der Standardwert ist der größte/hauptsächlich aktivierte.

3. Schnittstelldiagramm

4. Sicherheitshinweise

• 1. Die Eingangsspannung dieses Controllers muss den Spezifikationen entsprechen. Eine höhere Spannung würde ihn höchstwahrscheinlich zerstören.
• 2. Verbinden Sie niemals zwei Drähte direkt miteinander, um einen Kurzschluss zu vermeiden.
• 3. Die Anschlussdrähte müssen gemäß den Farben des Schaltplans korrekt verbunden werden.
• 4. Die Garantie für dieses Produkt beträgt ein Jahr. Innerhalb dieses Zeitraums garantieren wir eine kostenlose Reparatur oder einen Austausch. Davon ausgenommen sind jedoch künstlich verursachte Schäden.
