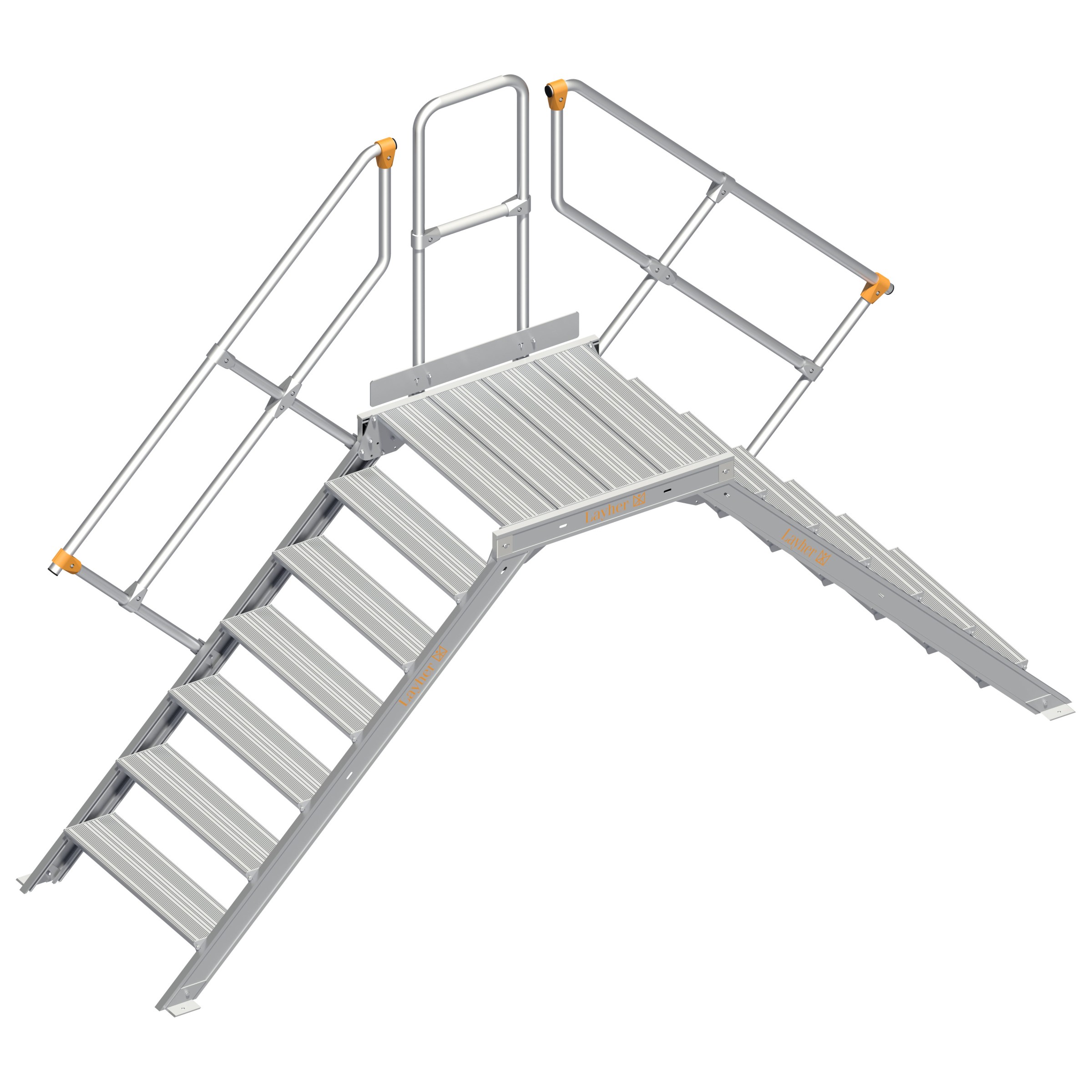

Layher 114 Übergang stationär 45°

ab 1.196,95 € *

Ausladung bis 5,00m

Bitte wählen Sie eine Variante

Lieferzeit: 8 bis 10 Werktage

Entspricht der DIN EN 131 - Die BGI 694 ist zu beachten!

  • Stationär: Für Übergänge an Behältern,Maschinen,Förderbändern,Montagestraßen usw. (Standardausführung)
  • Stufenprofil trittsicher gerieft
  • Inkl. einem Handlauf aus Ø 40mm Rundrohren mit Alu-Gussverbinder als Verbindungselement
  • Befestigung mit Auflagewinkeln am Treppenfuß
  • Die Lieferung der Layher Treppen erfolgt vormontiert – kein zeitraubender Bausatz!
  • Treppenbreite:
    • Stufenbreite + 0,10m bei einseitigem Handlauf + Traversenüberstand (rollbar)
    • Stufenbreite + 0,13m bei beidseitigem Handlauf + Traversenüberstand (rollbar)
  • Stufentiefe: 200mm, trittsicher gerieft
  • Lichte Weite: 0,75m
  • Plattformlänge: 0,80m
  • Neigung: 45°
  • Senkrechte Höhe: Max. 4,00m (Maßangabe von Boden bis Oberkante Plattformwange)
  • Stufenabstand: 200mm
  • Handlauf: Die DIN EN ISO 14122-3 ist zu beachten! Demnach ist bei einer Treppe mit 45° Neigung mindestens einseitig ein Handlauf vorgeschrieben
  • Bei 45° Neigung und einem Wandabstand von > 200mm oder bei 60° muss ein beidseitiger Handlauf vorhanden sein
  • Zulässige Belastung: Stufenbelastung max. 150kg
  • Gesamtbelastung max. 300kg
  • Alle Maße sind Richtwerte
  • Technische Änderungen vorbehalten
  • Lieferung inkl. Montagezeichnung

Bitte bei der Bestellung im Feld "Mitteilung an uns" bei Bedarf vermerken

  • Die senkrechte Höhe ist auf Wunsch zu kürzen
  • Auch in rollbare Ausführung erhältlich: Als Montagebühne,Wartungs- und Kontrollgerät - Traverse und Lenkrollen mit Feststeller,der Rad und Gabelkopf blockiert (Preis auf Anfrage)

Layher Treppe

Senkrechte Höhe (m) 0,60 0,80 1,00 1,20 1,40 1,60 1,80 2,00
Ausladung (m) 1,90 2,30 2,70 3,10 3,50 3,90 4,30 4,70
Arbeitshöhe (m) 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00
Stufenanzahl (m) 3 4 5 6 7 8 9 10
Anlieferung Wird komplett montiert ausgeliefert Nur die Geländer müssen vor Ort montiert werden
Lichte Weite (m) 0,75
Stufenbreite (m) 0,60 0,80 0,60 0,80 0,60 0,80 0,60 0,80 0,60 0,80 0,60 0,80 0,60 0,80 0,60 0,80
Gesamtbreite (m) 0,79 0,99 0,79 0,99 0,79 0,99 0,79 0,99 0,79 0,99 0,79 0,99 0,79 0,99 0,79 0,99
Gewicht (kg) 40,0 43,4 45,4 49,6 50,7 55,8 56,1 62,0 62,1 68,8 68,2 77,8 77,4 85,8 83,3 92,6
Artikel-Nr. 1146.403 1148.403 1146.404 1148.404 1146.405 1148.405 1146.406 1148.406 1146.407 1148.407 1146.408 1148.408 1146.409 1148.409 1146.410 1148.410

Stufenbreite 0,6 m
Neigung 45°
Plattformlänge 0,8 m
Trittform Stufen
Hersteller Layher
Teilbarkeit 2x
Material Aluminium
Kategorie Übergang
Begehbarkeit zweiseitig
